高純氮氣輸送系統運行一段時間后，過濾器前后壓差逐漸升高是一種常見現象。壓降增大會直接導致下游供氣壓力不足、流量衰減，嚴重時觸發低壓報警或聯鎖停機。在半導體、電子氣體、實驗室供氣及新能源行業中，壓差異常不僅影響工藝穩定性，還可能造成批次性質量缺陷。

從實際現場經驗來看，高純氮氣過濾器壓降持續增大通?？蓺w因于三類主要因素：顆粒物在濾芯內部累積、過濾器選型與系統流量不匹配、以及氣源攜帶的水分或油霧造成的孔道污染。下面分別說明每種原因的技術機理與處理步驟。

一、顆粒物累積導致濾芯堵塞

燒結金屬過濾器依靠三維連通孔道實現顆粒攔截。當含塵氣體通過濾芯時，粒徑大于孔徑的顆粒被截留在表面，小于孔徑的顆?？赡苓M入孔道內部并附著在孔壁上。隨著運行時間延長，累積的顆粒會逐步縮小有效流通截面積，氣體通過時需克服更高的流動阻力，表現為過濾器前后壓差持續上升。

新建氮氣管道系統、長期停運后重新投運的系統，或者氣源切換頻繁的工況，顆粒問題尤其突出。常見顆粒來源包括：管道焊接后的焊渣與氧化皮未徹底吹掃干凈、儲氣罐內壁銹蝕剝落、閥門密封副磨損產生的碎屑、以及壓縮機或鼓風機帶人的金屬磨粒。

判斷方法

如果壓差隨運行時間呈線性上升趨勢，且更換濾芯后壓差恢復正常，基本可判定為顆粒累積所致。若更換濾芯后壓差很快再次升高，則說明前端氣源存在持續顆粒釋放源。

處理步驟

第一，檢查氣源潔凈度。測量氮氣露點及顆粒濃度，確認是否符合設計指標。對于新建管路，應在過濾器上游進行爆破吹掃或化學清洗，清除焊渣與氧化皮。必要時在氮氣儲罐出口加裝5μm或10μm的粗過濾器，作為高精度過濾器的前置保護。

第二，優化過濾精度配置。0.003μm(3納米)的燒結濾芯對亞微米級顆粒有極高的攔截效率，但壓降上升速率也更快。如果工藝允許，可選用0.01μm或0.1μm的濾芯，或者在主管路采用1μm濾芯進行粗過濾，在最終使用點再配置0.003μm終端過濾器。分級過濾能顯著延長高精度濾芯的使用壽命。

第三，制定合理的濾芯維護周期。燒結不銹鋼濾芯可通過反向脈沖吹掃或超聲波清洗再生。記錄每次更換或清洗前的壓差讀數，繪制壓差-時間曲線，即可預測下次維護的時間節點，避免壓差過高影響系統正常供氣。

二、過濾器選型與系統流量不匹配

部分壓降問題并非因濾芯堵塞引起，而是選型階段未能充分考慮實際流量需求。過濾器的流通能力由有效過濾面積、濾芯孔隙率及氣體粘度共同決定。當實際流量超過設計值時，氣體通過濾芯的速度增加，壓降與流速的平方成正比。例如流量增加50%，理論壓降增加125%。

常見的選型失誤包括：按平均流量而非峰值流量選型、忽略多支路同時用氣的疊加效應、過濾器的接口管徑小于系統主管道、以及預留了過小的安全裕量。

判斷方法

如果過濾器剛安裝投運時壓差就明顯偏高，或者在高峰用氣時段壓差驟升、低壓時段恢復正常，通常說明選型偏小。另外，同批次更換不同流量等級的濾芯，如果大規格濾芯壓差正常，也可以反推原濾芯面積不足。

處理步驟

第一步，重新核算實際峰值流量。使用質量流量計或超聲波流量計連續監測一周的瞬時流量，取最高值并乘以1.2至1.5的系數作為選型依據。對于間歇用氣系統，還應計算最大瞬時流量持續的時間。

第二步，根據流量-壓降特性曲線選擇合適的過濾器規格。正規廠家提供的產品樣本中會標注不同壓力下的流量壓降曲線。選擇時確保在峰值流量下，濾芯初始壓降不超過系統允許總壓降的30%，剩余裕量用于容納老化過程中的阻力增長。

第三步，若現有過濾器無法滿足流量要求，可采用并聯擴容。將兩個或更多同樣規格的過濾器并聯安裝，總有效過濾面積成倍增加，相同總流量下每只濾芯的負荷降低，壓降可降至單只的四分之一左右。并聯管路應確保氣流分配均勻，避免偏流。

三、水分、油霧或化學污染導致孔道封閉

燒結金屬濾芯對液態污染物非常敏感。當?shù)獨庵袏A帶的水滴、油霧或有機蒸氣進入濾芯時，液體由于表面張力作用會在孔道狹窄處形成液橋，完全封閉孔隙。與固體顆粒不同，液體污染導致的壓降上升往往比較突然，且反向吹掃難以恢復，因為液體揮發后可能留下固體殘渣。

容易發生液體污染的工況包括：液氮儲罐氣化器能力不足，導致未完全氣化的液滴進入管道;壓縮氮氣系統中的冷凍式干燥機露點控制失效;管道存在低洼積水段且未設置排水點;或者上游工藝氣體攜帶了含烴類物質的介質。

判斷方法

如果壓差在短時間內(幾小時或一兩天)急劇上升，且更換濾芯后問題反復出現，應高度懷疑液體污染。打開過濾器殼體，如果濾芯表面有濕痕、油斑或異味，即可確認。

處理步驟

第一，檢查氣源干燥系統的運行狀態。確認干燥機出口露點是否達到設計要求(通常要求≤-40℃或-70℃)。對于液氮氣化系統，確保氣化器出口過熱度不低于5℃，并在氣化器后設置氣液分離器或除霧器。

第二，排查油污染來源。無油氮氣壓縮機應確認密封組件無磨損泄漏。對于有油潤滑系統，應在過濾器前增設活性炭過濾器或凝聚式除油器，將油霧濃度降至0.01mg/m3以下。

第三，選擇耐腐蝕且對液體污染有一定耐受能力的濾芯結構。316L不銹鋼燒結濾芯相較于陶瓷或紙質濾芯，化學穩定性更好，且可通過高溫烘烤(300℃-400℃)將有機污染物碳化后再用高壓氣體吹除，實現再生。但對于高純氣體系統，嚴重液體污染的濾芯建議直接更換，避免再生過程中的二次污染風險。

燒結金屬過濾器在氮氣系統中的應用特點

針對上述壓降問題，近年來高純氮氣系統越來越傾向于采用316L不銹鋼燒結氣體過濾器。其優勢體現在三個方面。

材質方面，316L不銹鋼對氮氣中可能存在的微量酸性雜質(如CO?溶于冷凝水形成的碳酸)具有良好耐腐蝕性，不會因點蝕導致濾芯破裂或顆粒脫落。同時316L的機械強度足以承受高壓氮氣系統的壓力波動，即使在40MPa超高壓工況下也能保持結構完整。

過濾性能方面，燒結金屬濾芯的孔徑分布可控，可從3納米到100微米范圍內按需定制。孔徑均勻度直接影響壓降上升速率——均勻的孔道能使顆粒在濾芯整個表面均勻分布，延緩局部堵塞。恒歌生產的氣體過濾器采用精確的粉末燒結工藝，孔徑偏差控制在±10%以內，相比普通燒結濾芯，同等污染條件下壓降上升速度降低約20%至30%。

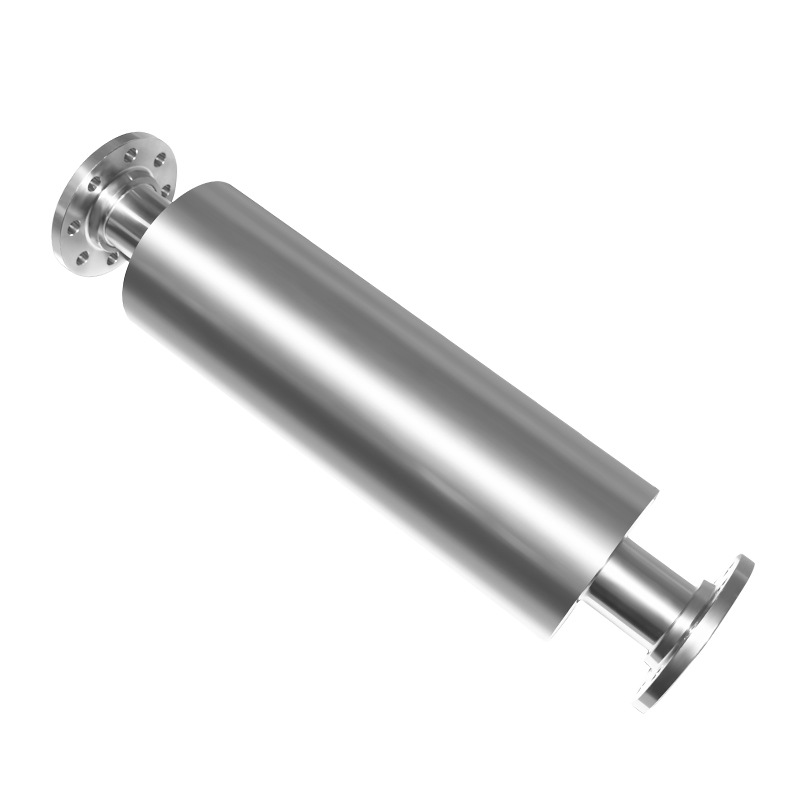

結構設計方面，大流量電子級氣體過濾器需要兼顧高通量與低阻力。恒歌的316L不銹鋼罐體內部流道經過計算流體動力學仿真優化，進氣口與出氣口之間不存在死角或突擴突縮結構，氣體流動阻力小。內置濾芯的過濾面積與殼體容積的配比經過反復測試，在保證攔截效率的前提下，初始壓降比同類產品降低15%以上。

其他需要注意的因素

除了上述三種主要原因，過濾器安裝方式及系統壓力波動也會對壓降產生一定影響。濾芯未安裝到位，密封圈偏移或濾芯與支撐板之間存在間隙，會導致部分氣體未經有效過濾直接旁通，同時也會在間隙處產生渦流，增加局部阻力。安裝時應嚴格按照廠家扭矩要求緊固，并做低流量氣密性檢查。

系統壓力變化同樣會引起壓降波動。氣體密度與壓力成正比，相同質量流量下，壓力越低，體積流量越大，通過濾芯的線速度越高，壓降越大。因此當?shù)獨庀到y(tǒng)處于低壓供氣模式(如減壓后供給末端設備)時，壓降會比高壓輸送時更明顯。設計中應將過濾器布置在高壓側，或在低壓側選用更大規格的過濾器。

總結

高純氮氣過濾器壓降增大的根本原因是氣體通過濾芯的流動阻力上升。解決這一問題需要從污染源控制、選型匹配和材質選擇三個層面入手。顆粒污染可通過分級過濾和定期維護緩解;選型不當需重新核算峰值流量并增加過濾面積;液體或化學污染則必須從氣源干燥和除油環節解決。

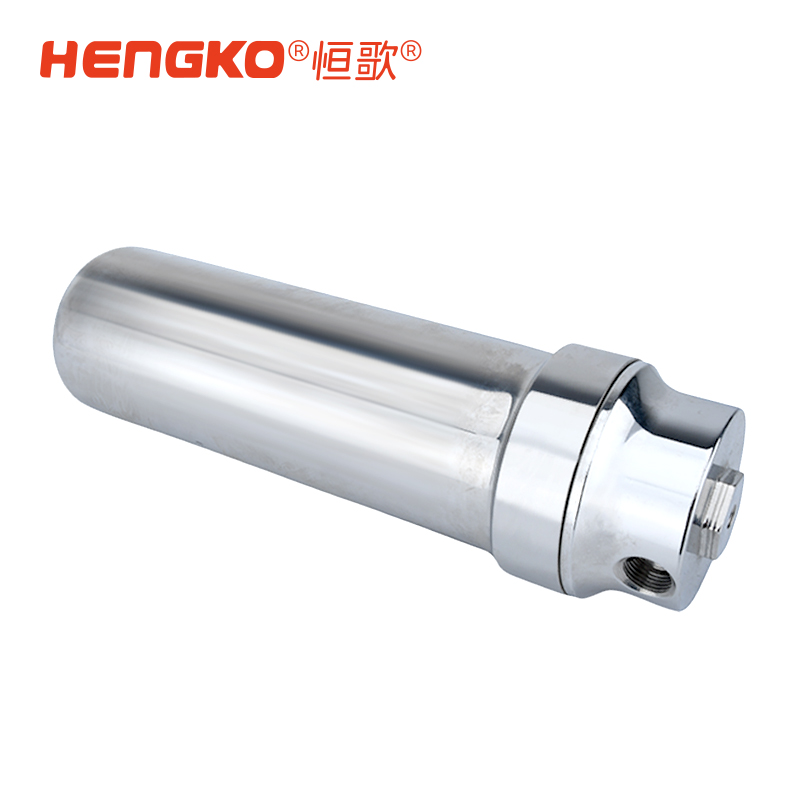

在半導體、電子氣體等高要求行業中，采用316L不銹鋼燒結過濾器且具備寬精度范圍(納米級至微米級)的產品能夠同時滿足高純度、高通量和低阻力的需求。深圳恒歌生產的高純氣體過濾器采用整體316L不銹鋼結構，內置3納米至100微米的可選過濾元件，支持兩閥、三閥、四閥組件配置。每一只過濾器出廠前均經過100%氨氣檢漏測試，出口氣體雜質含量可控制在5ppb以下。過濾器在常溫下兼具物理吸附能力，可去除H?O、O?、CO、CO?及NMHC等雜質，適用于惰性氣體和反應性氣體的大流量超純過濾。若系統長期面臨高顆粒負荷或水分問題，恒歌還可提供定制化的多級過濾方案與現場選型支持。
